Bom...
Resolvi criar um projeto mais decente... e digno de um profissional...
Eu como Engenheiro de Computação tinha mais que obrigação de fazer algo deste nível...

Os motivos que me levaram a mudar foi o fato de que para trocar o filtro do ar condicionado do Punto, tive que desmontar todo o meu antigo projeto.
Mas por quê? Por que infelizmente o filtro fica atrás do BLUE&ME (para quem tem) ou atrás da "gaveta do porta-luvas".
Vejam a foto:


Então... por causa disso... tive que procurar uma nova solução... onde abandonei o antigo projeto e fiz este novo. Mais moderno e bem feito.
Aproveitei tudo o que eu já havia puxado de fios pro projeto inicial... e adaptei ao novo...
Portanto, para quem ainda não conhece o inicial, dê uma lida na página 1... e depois retorne para este!

Material utilizado:
- Luz de porta luvas de Palio Weekend [do projeto inicial]
- Chave sextada T20 ou T25 (melhor a T25...) [do projeto inicial]
- Uns 4m de fio de 1mm² [do projeto inicial]
- Um reed switch (ou aqueles sensores de alarme, que funcionam com imã)

Para quem nunca viu... fotos de um sensor de alarme que funciona com imã:


Um deles é um imã e o outro é o REED SWITCH...


Um REED SWITCH basicamente é um dispositivo que com o efeito eletromagnético do imã faz contato entre 2 filamentos e transmite a corrente que está de um lado, para o outro.

Fazendo o teste com o REED SWITCH... para entenderem como funciona:

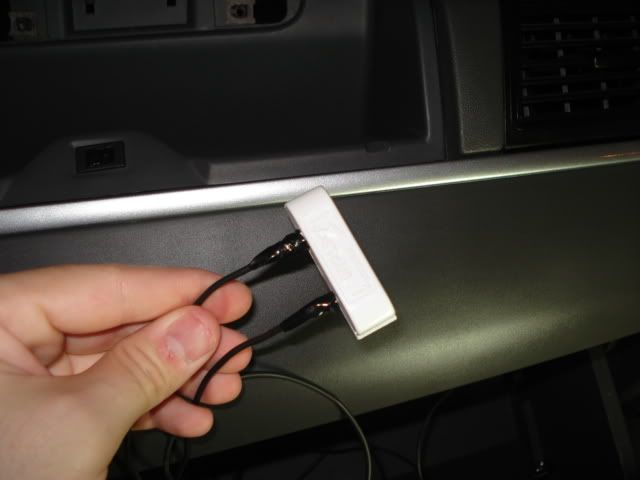

Aqui, soldei 2 fios ao REED SWITCH, e fechei a "caixinha"...
Um é o fio que vem do positivo e o outro é o fio que vai para a luz


Lugar onde vou colar o imã...


Arranquei o porta-luvas pra poder trabalhar melhor...

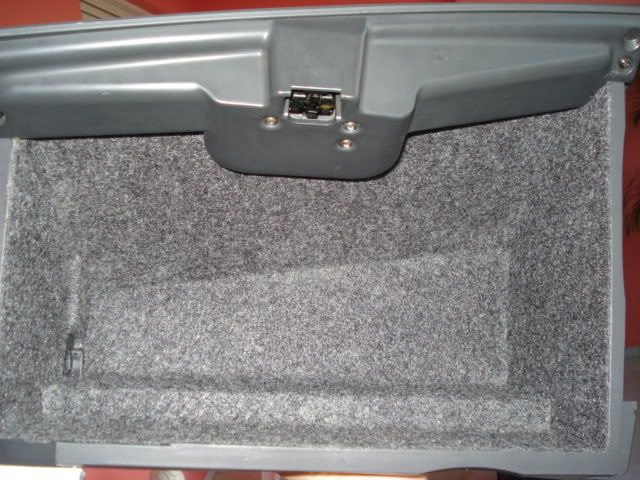

Mas só fiz isso pois queria forrá-lo com carpete, internamente...



Aproveitei e forrei o outro tb...


Mas voltando ao projeto da luz...

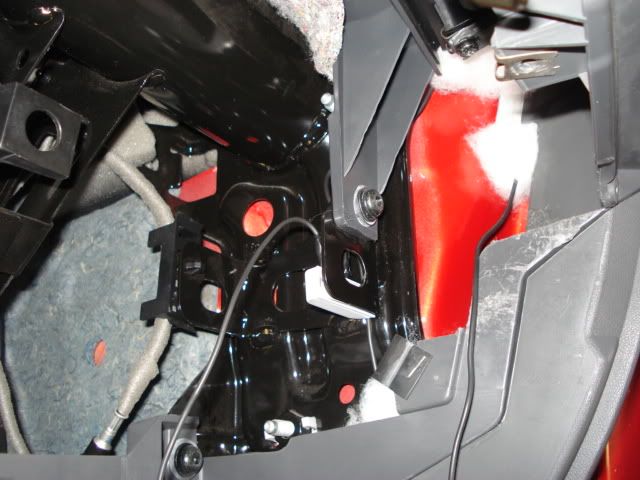

Onde colei o REED SWITCH... (com dupla face, que já vem no sensor...)



Agora, onde colei o imã...
Mas tive que colocá-lo na face superior ao invés de ser nessa posição...


A luz... como ela era... ainda do projeto antigo...


E aí fiz 2 furos nela... para passar os parafusos pra fixação...



Furei o porta-luvas tb... mas não dá pra ver de frente... e coloquei a luz no lugar...

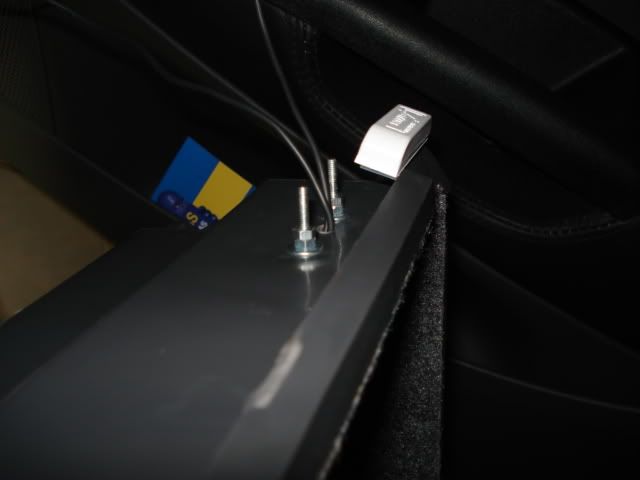

Visão de como ficou o mecanismo funcionando...


Porta-luvas fechado (visão superior) -> LUZ APAGADA:


Porta-luvas aberto (visão superior) -> LUZ ACESA:


Depois de tudo montado e organizado... como ficou:


E um vídeo dele funcionando!


Espero que tenham gostado!

[jaydee_ro]

Show Socket, parabéns pelo tuto...

[WanderFilho]

Parabens pelo trabalho!!!

me fala.. como fez o acabemrnto de carpete nos porta luvas??

Vlz!

[T-Japa]

Parabéns pela iniciativa !!! Passo-a-passo bem ilustrativo.

[elton]

Carai... manja muito! ehehehhe

Parabéns!

[socket]

Obrigado pelos comentários!

Parabens pelo trabalho!!!

me fala.. como fez o acabemrnto de carpete nos porta luvas??

Vlz!

Vários pedaços cortados na medida...
Tesoura, estilete e cola de contato (sapateiro)... e muita paciência...
A ajuda da mãe tb vale! Hehe...

[cenriqueos]

Acho que ficaria uma coisa mais profissional se você ligar o positivo direto na caixa de fusiveis.
