Criação de Painel 2DIN para Punto EVO 2013

[cletogadelha]

Acho que o espaço ali de cima é pequeno pra um GPS desse porte, mas posso estar enganado.

Amanha cedo vou deixar pra fazer a adaptação 2din...ela será feita exatamente como a do vídeo que coloquei do youtube no primeiro post.

Vai ser retirado TUDO do painel...o som, os botoes e a moldura interna ( a prata que fik um tracinho ao redor por fora ) .... ai será feita uma cópia da interna mas sem a parte de baixo...pra nao ter que serrar nada...nao sei se vcs estao entendendo kkkk Mas enfim...

ai depois que fizer a moldura interna, faz a moldura só das laterais pra tampar os buracos..... Resumindo : vai ficar ( espero eu ) identico à do video...Mas sem aquele adeviso feio. Vai ser black piano mesmo.

Orçamento saiu 400 reais.... Vamo v o resultado, vou ver se tiro foto de todos os passos pra postar aqui depois.

[filbot]

Opa, posta sim hein. Uma das coisas que ta me fazendo segurar o meu projeto de 2 din é a falta de algumas informações.

Aquele álbum com fotos que vc postou tem várias imagens boas mas ele tem poucas fotos da montagem do aparelho no painel então fica um monte de dúvidas, tipo:
- considerando que o som do punto não é de mercado, o carro usa conector ISO ou eu preciso fazer alguma adaptação na fiação?
- como prender o novo som no painel? Preciso mandar fazer um suporte do zero ou da pra usar de alguma forma o do som original?
- a moldura da pra adaptar a de 1 din? (eu sei que da, mas não sei exatamente como e por onde ela se prende no painel)
- o que exatamente preciso adaptar no buraco do painel, considerando que não quero mexer na faixa de botões?
- como a porta usb do porta luvas está ligada no som original?
- aquela borda é a moldura interna? Não sabia Reparei que no vídeo do youtube o cara aparentemente arrancou o pedaço imediatamente embaixo do som.

São várias dúvidas bobas mas que na hora de fazer a montagem elas vão aparecer pra encher o saco.

Sobre o GPS... esconder um dentro do porta treco não rola mesmo mas minha ideia era só usar o buraco e a tampa pra fazer algum tipo de apoio bem discreto pro GPS. Assim da pra deixar de lado aquelas ventosas ridículas de para brisa e ainda sim fazer parecer que é original tipo o do 308, do C3 picasso e o do novo 208.

Por enquanto vou esperar suas fotos

[cletogadelha]

Opa, posta sim hein. Uma das coisas que ta me fazendo segurar o meu projeto de 2 din é a falta de algumas informações.

Aquele álbum com fotos que vc postou tem várias imagens boas mas ele tem poucas fotos da montagem do aparelho no painel então fica um monte de dúvidas, tipo:
- considerando que o som do punto não é de mercado, o carro usa conector ISO ou eu preciso fazer alguma adaptação na fiação?
- como prender o novo som no painel? Preciso mandar fazer um suporte do zero ou da pra usar de alguma forma o do som original?
- a moldura da pra adaptar a de 1 din? (eu sei que da, mas não sei exatamente como e por onde ela se prende no painel)
- o que exatamente preciso adaptar no buraco do painel, considerando que não quero mexer na faixa de botões?
- como a porta usb do porta luvas está ligada no som original?
- aquela borda é a moldura interna? Não sabia Reparei que no vídeo do youtube o cara aparentemente arrancou o pedaço imediatamente embaixo do som.

São várias dúvidas bobas mas que na hora de fazer a montagem elas vão aparecer pra encher o saco.

Sobre o GPS... esconder um dentro do porta treco não rola mesmo mas minha ideia era só usar o buraco e a tampa pra fazer algum tipo de apoio bem discreto pro GPS. Assim da pra deixar de lado aquelas ventosas ridículas de para brisa e ainda sim fazer parecer que é original tipo o do 308, do C3 picasso e o do novo 208.

Por enquanto vou esperar suas fotos

Irei pegar o carro amanha à tarde. Infelizmente eu adoeci e nao pude ficar lá do lado dele olhando o passo a passo e fotografando. Mas irei fazer uma engenharia reversa quando pegar kkkk E perguntar pra ele como fez direitinho.. Tipo tentar responder algumas duvidas suas:

- considerando que o som do punto não é de mercado, o carro usa conector ISO ou eu preciso fazer alguma adaptação na fiação?
Hm..Nao sei! Mas pela foto o conector é meio que um padrao deles né, provavelmente vai ter que adaptar mesmo. Mas nao sei como é essa adaptação =/

- como prender o novo som no painel? Preciso mandar fazer um suporte do zero ou da pra usar de alguma forma o do som original?
Unica coisa que tenho em mente seria fazer do zero mesmo, ou serrar a parte de baixo...Essa é uma foto que tirei do painel original mas sem o som, pra voce ver como é por dentro, dá pra ter uma ideia da "engenharia" necessaria hehehe




- a moldura da pra adaptar a de 1 din? (eu sei que da, mas não sei exatamente como e por onde ela se prende no painel)
Que dá, dá...mas vai ter que cortar toda a parte de baixo, inclusive da moldura interna ( a parte cinza que fik presa em baixo....na foto do album que tem o painel "seco" dá pra notar onde ela é fixada.

- o que exatamente preciso adaptar no buraco do painel, considerando que não quero mexer na faixa de botões?
Será fazer a moldura interna mas só com as "orelhas" dele...nao teria a parte de baixo, fazendo ela como um "U" de cabeça pra baixo...ta lgd?! kkkk ( explicar assim é #@%&!)

- como a porta usb do porta luvas está ligada no som original?
Provavelmente é pelo mesmo conector, até porque só tem ela, fora a de força...

- aquela borda é a moldura interna? Não sabia Reparei que no vídeo do youtube o cara aparentemente arrancou o pedaço imediatamente embaixo do som.
É....embaixo tem que ficar assim, pra nao mexer com os botoes, porque se qser deixar alguma bordinha em baixo, ai vai ter que subir os botoes...ai vai fik que nem as fotos do album ( voce percebe que a distancia da saida de ar pro inicio dos botoes é menor )

[cletogadelha]

Peguei o carro quinta passada, mas já na sexta de madruga viajei pra SP e voltei só ontem de noite.... Agora que to tendo tempo pra postar as fotos...

Bom... o resultado ficou basicamente oq eu pensei que ia ficar....já que quis do modo mais "facil".... E tambem se fosse o modelo de 7" ( aquele com tela removivel ) acredito que fique melhor...Mas PARA MIM, ficou bom, que é oq importa

Lá vai algumas fotos : Tem alguns probleminhas mas vou consertando aos poucos.....Podem ver que a ponta superior direita ficou um pouco funda... Mas vou instalar o resto do som amanha e ver com ele, como arrumar...







No mais, é isso....nao posso dar detalhes de como foi feito até porque nem eu tive tempo de ver direitinho...Amanha quando for instalar o som, vai ter que tirar tudo pra poder passar os RCA ai posso ver se fotografo pra voces.

Abraços.

[caic182]

Ficou legal cara, mais creio que se as bordas continuassem blackpiano iria ficar bonito!E olhando esse dvd ai da pra ter uma ideia de uma moldura propia para ele para futuras instaçãoes em outros veiculos!

[cletogadelha]

NO inicio tava black piano....mas nao achei tao bonito....nao sei porque, mas fica akele aspecto de "falso".... Assim tapeia mais...

Mas a ideia é essa...é ir fazendo e vendo o melhor jeito...Caso apareça uma solução que fique mais bonita, troco facil... heheh O que nao posso é ficar com o som parado!

[caic182]

Mais so por ter um DVD Pionner desse no novo punto ja ta bom demais!

[filbot]

Ficou muito legal viu... quando conseguir aparece aí pra dar mais detalhes do que foi feito.

Aliás, você comprou a interface pros comandos do volante?
Eu dei uma pesquisada por cima e encontrei esse aqui no ML: http://produto.mercadolivre.com.br/MLB- ... e-sony-_JM

E valeu pela foto da moldura interna, vendo ela da mesmo pra ter ideia da "engenharia" necessária hehehe

Eu to entrando de férias agora e vou começar a estudar mais a fundo as mudanças por aqui, acho que vou até tirar o Pioneer do meu Corsa pra ver se é possível fazer a instalação sem precisar tirar toda a moldura interna (notei na sua foto que o seu está sem a borda, vc precisou tirar ela ou só cortou?)

[cletogadelha]

Teve que retirar toda a moldura interna...e teve que fazer um pequeno corte no plastico de baixo...Mas essa parte ficou presa na moldura interna... Quando for vender, é só pegar essa parte que ta presa e colar dos lados sacou?!

Sobre os botões...o meu carro nao tem volante com botão Vou ver se aparece grana pra comprar o volante + a interface .

Terminei de Montar o Som...Finalmente! Algumas fotos aí :

Essa é a moldura....ele fez uma peça inteira, e parafusou os botoes nela...do mesmo jeitin que fik na moldura interna aí só encaixar e pronto! E o DVD parafusa do lado....2 parafusos de cada lado...



Essa é a foto de como ficou o painel...dá pra ver que tem bastante espaço...Fazer do jeito que fica só o dvd em baixo e por os botoes em cima da saida de ar fica muito mais facil de fazer e encaixar o dvd.... o problema é só fazer a moldura de cima, pra ficar legal como os kra fizeram. Assim que cheguei lá pra pegar o carro..o rapaz que fez a moldura falou : "Complicado hein...Complicado pra kraiu....Teve uma hora que eu achei que nao ia dar!! " Mas felizmente deu!



Aqui é o som assim que acabou de montar....



Meu Set é : Kit 2 Vias Hertz ESK 165
6x9 COAXIAL Audiophonic CB690 ( Enfase no Coaxial kkkk, acima disso é só gritaria -.- )
Modulo Audiophonic 800.4 (Pro stereo)
Sub Bravox UXP 500rms
Modulo Boog D2.3 600rms ( Pro sub )

No futuro irei trocar o sub e o modulo dele, pra digamos, manter o nivel Pretendo pegar um Fosgate P3 e um modulo da fosgate tb que casa direitinho.

Aqui mais algumas fotos de noite, que dá pra ver o led do modulo, com o dvd no fundo e tal....





(Saiu esse vulto branco por causa da placa do carro que refletiu :S )

Enfim...é isso..

Abraços, Cleto.

[hudsonobre]

Pô brother, fiquei feliz em ver que vc não era mais um especulador, como muitos aqui do forum, que não tem coragem de fazer algumas loucuras e criam topicos com suas ideias para ver se alguem as compra, caso o resultado seja positivo, acabam fazendo no seu carro. Hoje tenho certeza que vc é um dos meus e por isto me disponho a te ajudar na sua impreitada, pois caso vc não saiba, passei quase 6 meses lutando para conseguir adaptar uma central multimídia no meu carro, mas graças a Deus tenho o prazer em dizer que tenho a melhor moldura do grande punto Giorgetto Giugiaro do mundo, sem falsa modestia (kkkkkk) e com tudo funcionando, inclusive com a central interagindo perfeitamente com os comandos do volante e o blue&me nav. Deixemos a sacanagem a parte, vamos para o que interessa. Estive analisando o seu projeto e gostaria de dar-lher algumas sugestões, porem como o painel do seu carro é totalmente diferente do meu, não sei se é possível as possibilidades que vou lhe sugerir.
Antes de expor minhas sugestões, gostaria de tecer alguns comentários acerca de sua postagem, pois não concordo com os seguintes comentarios que foram feitos por você, seguem:
1 - "quis do modo mais facil": com toda certeza é muito mais facil, fazer esta adaptação removendo o botão do pisca-alerta, dando uma grande possibilidade em achar o melhor posicionamento para o aparelho sonora, que facilita e muito na questão estetica, pois a central fica centralizada.
2 - "E tambem se fosse o modelo de 7" ( aquele com tela removivel ) acredito que fique melhor": Cara, fiquei quase um ano estudando estes tipos de adaptações e até hoje não encontrei nenhum serviço em que o acabamento da central ficasse rente ao painel, ou seja, a tela removivel sempre ficava em alto relevo em relação ao painel, destoando do padrão utilizado pelas montadoras que colocam em seus carros centrais multimidias originais.
Portanto, na minha opinião vc até agora fez ótimas escolhas, não só pq, como resolveu usar uma double din universal, a escolha mais sensato seria em deixar os botões do pisca-alerta no console central, como também resolveu usar uma doublen din com frente fixa, o qual permite um otimo acabamento do HT com o painel do veiculo. Contudo, a adaptação abaixo, na minha opinião, de todas as adaptações das quais foram postadas foi a que mais se aproximou do nível de acabamento que eu buscaria se estivesse fazendo esta adaptação, pois aproveitou muito bem os espaços vagos além de chegar o mais proximo duma confecção de fabrica.

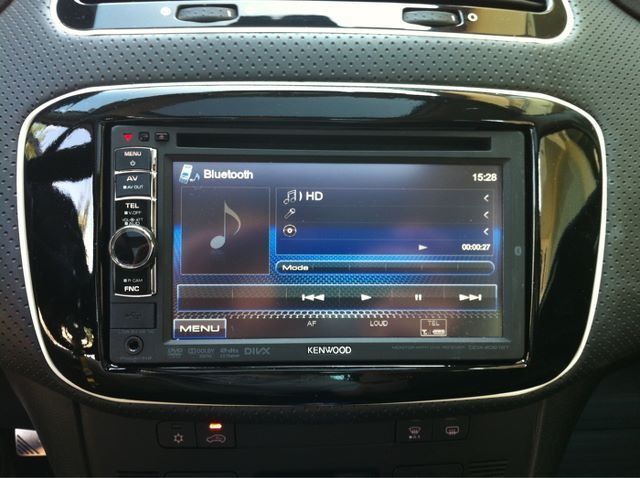

Entretanto, pecou em minha opinião não só na junção do aparelho sonoro com a moldura, que eu considero que deve ser mais unidos possível, passando uma sensação de unidade, como pode ser visto na imagem da minha moldura abaixo:

Como também, continuo a defender sobre a união das peças, ou seja, acredito que o ideal seria a união da peça do pisca - alerta com a parte do aparelho sonoro, como pode ser visto na figura abaixo, que na minha opinião também pecou na junção da central com a moldura:

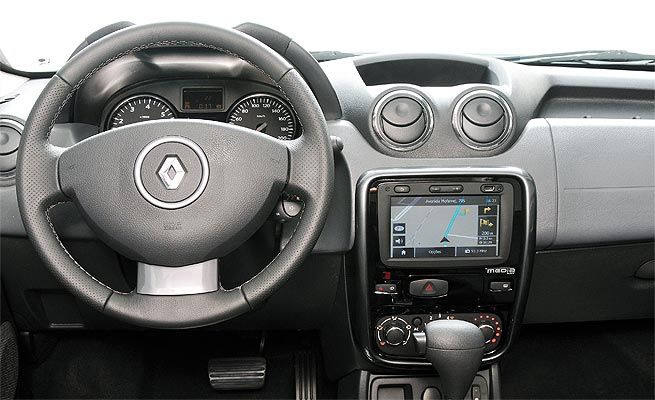

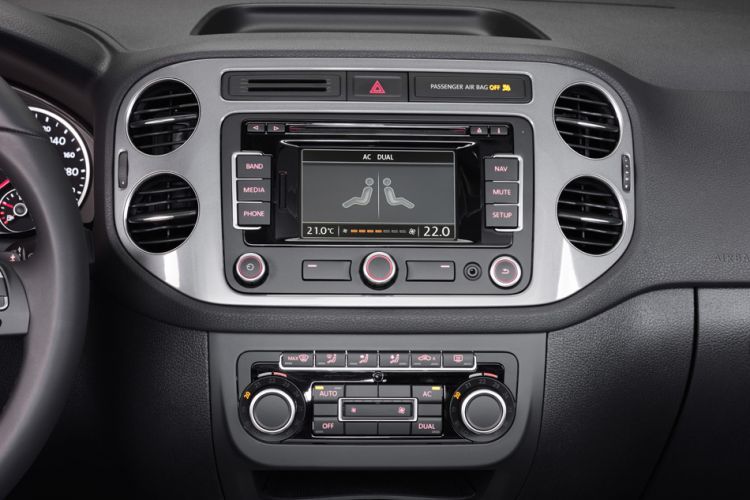

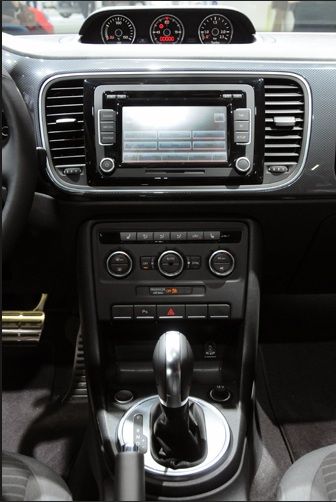

Do exposto, acredito que se vc unir a parte do pisca alerta, tornando a moldura numa peça unica e se preocupando na junção da central com a moldura, dando uma impressão de unidade, como pode ser observado nos veiculos abaixo, vc obterar um otimo resultado,seguem:



Espero ter ajudado.
Abraços.
Hudson
